概述

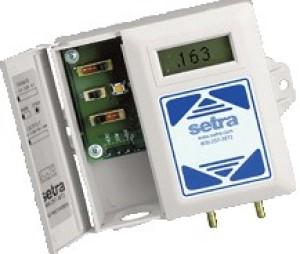

西特的260 系列微差压传感器，测量差压或表压（静态）压力，并将这一压力变化转换为成比例的电输出，既可选用单向压力量程，亦可选用双向压力量程。260 系列提供可现场选择的高电平1 ～ 5VDC、0 ～ 5VDC、0 ～ 10VDC 及4 ～ 20mA 模拟输出。
应用于建筑能源管理系统，这些传感器可以通过测量压力和流量提供控制楼宇增压和空气流动的参数。260 系列压力传感器可以设定低至0.1in.W.C. 的满量程( 约25Pa)。常温下的静态精度为±1.0％ FS。零点和满程的温度补偿是±0.02％ FS/ 0F（0.036％ FS/℃）。
Model260 采用全不锈钢氩弧焊敏感元件。张力不锈钢膜和固定的绝缘不锈钢电极构成了一个可变电容。正压使膜片向电极移动，电容值增大。压力减小，膜片则远离电极，电容值减小。电容的变化通过Setra 独特的电子电路检测并转变为线性直流信号。
可选的带密封垫圈管道静态探针
fjrigjwwe9r1dt_article_attribute_value:technicalparameters
|
性能参数
|
|
精度
|
±1.0% FS
|
|
非线性
|
±0.96%FS
|
|
迟滞
|
0.10%FS
|
|
非重复性
|
0.05%FS
|
|
长期稳定性
|
0.5% FS/1 YR MS2 & MS4;1.0% FS/1 YR MS1 & MS3
|
|
最大静压
|
10psi
|
|
安装影响
|
零点偏移(%FS/G) 0.2%
|
|
温度影响
|
|
量程漂移
|
0.036%FS/℉(℃)
|
|
零点漂移
|
0.02%FS/℉(℃)
|
|
补偿范围
|
32 至122℉(0 至 50℃)
|
|
物理参数
|
|
零点和量程调整
|
按纽
|
|
电气连接
|
可移动的螺纹终端
|
|
压力连接
|
3/16″O.D.Barbed黄铜压力联接
|
|
安装
|
垂直方向两个外螺纹
|
|
壳体
|
填充玻璃阻燃的聚酯(UL94 V-0认证);铰链覆盖
|
|
压力介质
|
典型空气或类似非导电气体
|
|
重量
|
约8(盎司)
|
|
电流输出
|
|
激励
|
24V(仅DC)
|
|
电路
|
2线
|
|
输出
|
4至20mA
|
|
激励电压
|
13+0.02x环路阻抗min.～30+0.004x环路阻抗max.(VDC)
|
|
零压时的双向输出
|
12mA
|
|
最大环路电阻
|
0至800Ω
|
|
电压输出
|
|
零压时的双向输出
|
1至5VDC=3VDC;0至5VDC=2.5VDC;0至10VDC=5VDC
|
|
输出阻抗
|
500Ω
|
|
激励电压
|
13-30VDC/VAC
|
|
输出
|
1至5,0至5或0至10 VDC
|
|
电路
|
3线(Com,Exc,Out)
|
|
环境参数
|
|
工作温度
|
32 至122 ℉(0 至50℃)
|
