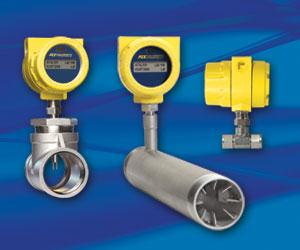

ST75/ST75V 气体质量流量计
naltrexone buy online
buy naltrexonedomperidone vidal
domperidone vidal testbed.idippedut.dk适合 6 - 51 mm [1/4 - 2 inches] 管线
应用
燃烧器及锅炉燃料和空气进气管
工业焚烧炉、窑炉燃料/空气控制
冷却器空气流量测量
定量注气速率控制
热处理气体控制工业熔炉、窑炉燃料/空气控制
空气压缩机系统控制和使用点监控
Co-Gen 和涡轮发电机燃料流量测量
质量流量计摘要
ST75 流量计为工业过程中的燃气、空气、压缩空气、惰性气体及其他气体流量提供了精确的、无活动部件的、直接测量质量流量和监控的解决方案。它具有九种不同的尺寸，可直接在线安装到 6 – 51 mm [1/4 - 2 inches] 管线中。
ST75 采用精密平版印刷结构铂材质热电阻 (RTD) 传感器，并嵌入 FCI 的等质量、小管径、全金属热电偶套管内，结合微处理器电子装置和精确标定特性，具有出色的流量测量性能。ST75 采用了 FCI 经过验证的热扩散技术，可直接测量质量流量，而不像间接测量技术需要额外传感器，因此节省了成本和空间。ST75 拥有 100:1 的量程比，其流量范围从 0.01 到 950 NCMH [0.01 到 559 SCFM]，可在从低到高的流量情况下进行宽流量范围测量。ST75 可针对大多数气体进行特殊标定，其中包括天然气、甲烷和其他碳氢气体，以及氮气、二氧化碳、氩气与所有惰性气体、压缩气体等。
规格
介质兼容性：空气、压缩空气、氮气、氧气、氩气、二氧化碳、臭氧、其他惰性气体、
天然气和其他碳氢气体。
管道/管线尺寸兼容性：6 - 51 mm [1/4 - 2 inches]
仪表
范围：*
| NPT 管线尺寸 | 1/4" | 1/2" | 3/4" | 1" | 1 1/2" | 2" |
| 最小 SCFM | 0.04 | 0.13 | 0.22 | 0.35 | 0.85 | 1.40 |
| 最小 [NCMH] | [0.07] | [0.22] | [0.38] | [0.59] | [1.44] | [2.38] |
| 最大 SCFM | 17.34 | 50.64 | 88.88 | 139.95 | 339.31 | 559.27 |
| 最大 [NCMH] | [29.47] | [86.04] | [151.00] | [237.78] | [576.48] | [950.20] |
| 管道管线尺寸 | 1/4" | 1/2" | 1" |
| 最小 SCFM | 0.01 | 0.05 | 0.25 |
| 最小 [NCMH] | [0.01] | [0.09] | [0.42] |
| 最大 SCFM | 3.02 | 21.15 | 99.08 |
| 最大 [NCMH] | [5.14] | [35.94] | [168.33] |
* 实际流量范围决定于气体类型和具体条件。
精度：± 2% 读数 ± 0.5% 满刻度
重复性：读数的 ± 0.5%
量程比：出厂设置为 10:1 到 100:1
温度补偿：
标准 4 - 38°C [40 - 100°F]
可选：-18 - 121°C [0 - 250°F]
量程比：10:1 到 100:1
机构认证：FM/ATEX/CSA/CRN，用于危险场所安装，1 级，I 部分，B、C 和 D 组。II 部分，A、B 和 C 组；CE 标志（认证待审）。
N.I.S.T. 认证测试实验室标定：标准
流量元件
安装：在线 T 型、NPT 或管道
类型：热扩散
结构材质：全焊接 316 不锈钢探头，带有哈氏合金 C 热电偶套管；316 不锈钢 NPT 或管道安装。
工艺连接：
T 型连接 [NPT 阴螺纹]：1/4 inch、1/2 inch、3/4 inch、1 inch、1-1/2 inch 或 2 inches
管道连接：1/4 inch、1/2 inch 或 1 inch
工作温度：-18 - 55°C [0 - 250°F]
工作压力：
T 型连接 [NPT 阴螺纹]：16.5 bar(g) [240 psig]
管道：41 bar(g) [600 psig]
流量变送器
封装：NEMA 4X (IP66) 铝材料，环氧涂层输出信号：
(1) 4-20 mA 可对应流量或温度 (1) 0-10 Vdc 可对应流量或温度 (1) 0-1 kHz 脉冲，与累加器/计数器流量成比例通信端口：RS-232C 标准、可选 PDA 无线 IR，提供可选数字显示型号。
供电电源：
DC：18 到 36 Vdc AC：85 到 265 Vac（*CE 标志认证：100 到 240 Vac）工作温度范围：-18 - 60°C [0 - 140°F]
数字显示：（可选）
4-位数（9999 计数）LCD 11.4 mm H [0.45 inch] 字符。用户可调整流速单位或采用满量程0-100%的方式显示。
