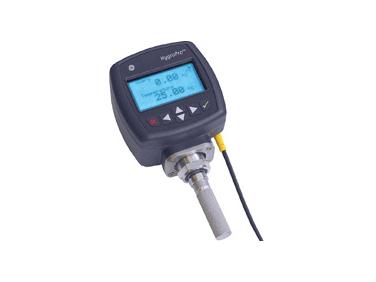

HygroPro露点变送器


特点:
  • 从环境温度到ppb水分测量
  • 具有氧化铝水分传感器、温度热敏电阻器和压力感测器的三种功能
  • 显示器可现场定位,便于查看
  • 校准依照美国国家标准技术研究院(NIST)标准
  • 只需布线双绞线
  • 通过六个按钮组成的键盘完成编程功能
  • 集成显示器/用户界面
  • 模拟、数字输出



HygroPro适用于各种应用,包括:

  • 管道天然气
  • 石油化工
  • 发电,药业
  • 加工
  • 工业应用

fjrigjwwe9r1dt_article:content

HygroPro是一种回路供电本安型水分变送器,用于测量管道、天气热、石油化工、发电、药业、加工及工业应用中气体和非水溶性液体中的含湿量。HygroPro具有氧化铝水分传感器、温度热敏电阻器和安装在一个探头座的压力感测器的特征,为参数计算提供实时测量,不仅包括露点温度,还包括气体ppmv、天然气每一百万标准立方英尺中占的磅数、液体 ppmw及相对湿度%。

HygroPro由感测器水分、温度元件等可更换元件、压力传感器,以及用于显示器和模拟(4-20mA)、数字(RS485)输出充分编程的显示器和六个按钮组成的键盘构成。被认证为本质安全并装入 Type 4X/IP67外壳内的电子设备允许 HygroPro直接安装在危险区。水分、压力传感器的所有校准数据全部存储在感测器可更换元件上,这样更换元件时无需手动输入数据。


HygroPro规格

露点/霜点校准范围
  • 外部尺寸:68°F ~ -166°F (20°C ~ -110°C)
  • 标准:68°F ~ -112°F (20°C ~ –80°C)
工作温度
  • 外部尺寸:68°F ~ -166°F (20°C ~ -110°C)
  • 标准:68°F ~ -112°F (20°C ~ –80°C)
工作温度 –4°F ~ 140°F (–20°C ~ 60°C)
预热时间 三分钟内符合规定精度
校准精度 @ 77°F (25°C)
  • ±3.6°F (±2°C) , 露点/霜点-85°F ~ 50°F (–65°C ~ 10°C)
  • ±5.4°F (±3°C), 露点/霜点–112°F ~ –86°F (–80°C ~ –66°C)
重复性
  • ±0.9°F (±0.5°C), 露点/霜点–85°F ~ 50°F (–65°C ~ 10°C)
  • ±1.8°F (±1.0°C), 霜点 –112°F to –86°F (–80°C ~ –66°C)
响应时间 加湿或烘干周期内的含湿量在63%的阶跃变化时,不到五秒

电气

电源
  • 12 ~ 30 VDC(回路供电、客户提供)
  • 输出:4 ~ 20 mA(模拟), RS485 数字
  • 输出分辨率:0.01 mA/12位
  • Max R = (PSV x 33.33) - 300 例如: (24 x 33.33) - 300 = 500 S
  • 电缆:6 ft (2 m),标准(定制长度咨询工厂);电缆包括带飞脚的防风雨式成型接头
显示屏
  • 128 x 64 LED 背光式液晶显示屏
  • 一到三个参数的显示和诊断

机械

采样接口
  • 3/4-16 in (19 mm) 带O型圈直头外螺纹
  • G 1/2,带可选适配器
工作压力 5 :Hg 至5000 psi表压 (345 bar)
外壳 类型4X/IP67
尺寸(高x宽x深)
  • 外部尺寸: 7.88 in x 3.99 in x 2.56 in (200 mm x 101 mm x 65 mm)
  • 重量 1.2 lb (550 g)
符合欧洲标准 符合2004/108/EC电磁兼容指令(EMC指令)和DN < 25的PED 97/23/EC
危险区认证
  • C_US I类1区, A、B、C&D组,类型4X
  • II 1 G EEx ia IIC T4 (ATEX)
  • Ex ia IIC T4 (IEC Ex)

水分传感器

传感器类型 薄膜氧化铝水分传感器
校准 根据NIST的标准,每台传感器都是按照已知水分浓度通过计算机进行独立校准。
校准时间间隔 推荐GE重新校准传感器的周期为每隔6到12个月(根据应用状况)。
流率 气体:1个标准大气压下,从静态到100 m/s的线速度

内置温度传感器

类型 负温度系数(NTC)热敏电阻
操作范围 -22°F ~ 158°F (-30°C ~ 70°C)
精度 整体精度±0.9°F (±0.5°C)
响应时间(最长) 在升温或降温发生63%的阶跃变化时,充分搅拌的油中需1秒,或静止空气中需10秒

内置压力传感器

类型 固态/压阻现象
可用范围
  • 30 ~ 300 psi表压 (3 ~ 21 bar)
  • 50 ~ 500 psi表压 (4 ~ 35 bar)
  • 100 ~ 1000 psi表压 (7 ~ 69 bar)
  • 300 ~ 3000 psi表压 (21 ~ 207 bar)
  • 500 ~ 5000 psi表压 (35 ~ 345 bar)
精度 全量程(FS)的±1%
额定压力 规定范围量程的三倍至最大7500 psi表压 (518 bar)
